Proyecto de nivelación
1ª Oportunidad
Dibujo asistido por computadora
Ingeniería
Objetivo
Descubrir las diversas aplicaciones del software SolidWorks con el fin de argumentar su funcionalidad en el diseño asistido por computadora.
Conoce los requisitos de la actividad
A continuación, te presentamos tu proyecto extraordinario; utiliza las tres pestañas para conocer los detalles de tu actividad, los recursos de apoyo y la rúbrica de evaluación.
Aquí encontrarás los detalles de la actividad por realizar.
¿Qué haré?
Para realizar este proyecto apóyate en el módulo 1 de tu curso
Analiza
Un taller escolar necesita una pequeña pieza plástica para sostener cables en una mesa de trabajo, por lo que se deberá diseñar usando software de dibujo asistido por computadora, modelarla en 3D y simular su fabricación.
Desarrolla

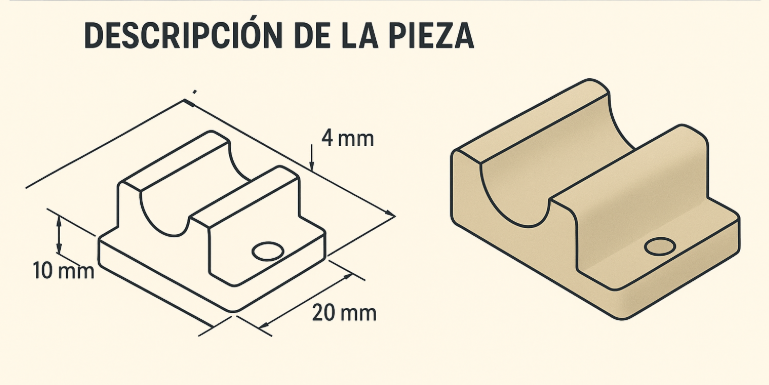

La pieza será un bloque rectangular con un canal semicircular donde pasa el cable y un orificio central para sujetarlo con tornillo o adhesivo.
Medidas sugeridas:
1. Base rectangular
Largo: 40 mm
Ancho: 20 mm
Altura total: 10 mm
2. Canal superior (para el cable)
Ancho del canal: 8 mm
Profundidad: 4 mm
Forma: semicircular o cuadrada
3. Orificio de sujeción (opcional)
Diámetro del orificio: 5 mm
Ubicación: centrado en el largo y ancho
Profundidad: atraviesa completamente la pieza
Fase 1 Dibujo 2D (CAD)
- Realizar plano en vista superior.
- Incluir cotas (acotación obligatoria).
Fase 2 Modelado 3D (CAE)
- Extruir la base rectangular (10 mm).
- Crear el canal superior.
- Añadir el orificio en el centro
«Has clic en la imagen para una mejor visualización»
Una vez finalizada tu práctica deberás anexarlo de la siguiente manera:
Plano 2D con cotas (PDF o captura de pantalla).
Modelo 3D ( captura).
Herramientas sugeridas: LibreCAD, FreeCAD, Tinkercad
¿Cómo se integra tu proyecto?
A través de un documento Word que contenga lo siguiente:
- Portada
- Introducción
- Desarrollo (práctica)
- Conclusión escrita
- Liga del video
- Referencias en formato APA.
*El trabajo debe fundamentarse con al menos 2 autores. Recuerda incluir las referencias en formato APA.
Conclusión del proyectoElabora una video presentación, de manera formal, donde expliques el trabajo elaborado y los aprendizajes adquiridos mediante la realización del proyecto.
El video debe cumplir con los siguientes requisitos:
-Aparecer en el video.
-Mencionar brevemente el nombre completo, matrícula, materia y oportunidad.
-Portar vestimenta formal.
-Utilizar un lenguaje adecuado y cuidar que la dicción sea clara y pausada.
-El audio debe ser claro, volumen adecuado y sin interrupciones auditivas.
-Claridad de imagen, bien definida y luz suficiente.
-Duración de uno a dos minutos.
*Al finalizar, se deberá añadir el enlace en el documento.
Para elaborar el video puedes hacer uso de aplicaciones para video presentaciones y screen recorder, a través de PC o dispositivos móviles.
